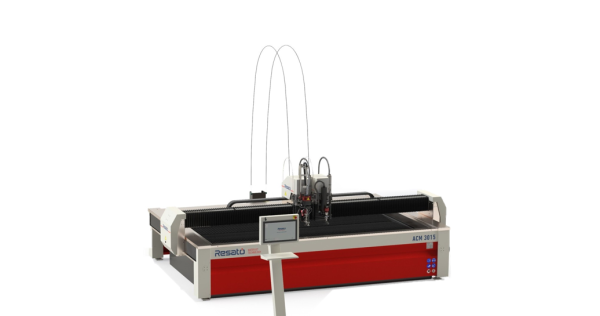

ACM Wasserstrahlschneid maschine

Linearmotoren mit Direktantrieb garantieren:

  • Besseres Schneidverhalten und absolute Wiederholgenauigkeit (ohne Nachsetzen) des Schneidkopfs im Vergleich zu herkömmlichen mechanischen Übergängen mit Spindel, Ritzel, Zahnstange und Zahnrädern
  • Geringer Wartungsaufwand durch das kontaktlose Verfahren, verbunden mit einem stark reduzierten Verbrauch an Verschleißteilen
  • Breites Spektrum an Schnitt- und Schüttelgeschwindigkeiten, einstellbar von sehr niedrig bis sehr hoch
  • Schnelle Reaktionszeit ermöglicht eine schnelle Änderung der Schnittgeschwindigkeit

Beschreibung

Der Schneidtisch besteht aus einer präzisionsgefertigte Stahlkonstruktion mit linearen Direktantriebsmotoren auf jeder der beiden Hauptachsen. Um die erforderliche Präzision zu erreichen, werden die Brücke und die selbstfahrende Schlittenplatte von zwei direkt angetriebenen Linearmotoren auf jeder Seite angetrieben. Daraus ergibt sich ein Geschwindigkeitsbereich von 1 bis 30.000 mm/min.

Durch die Verwendung dieser Komponenten und die Konstruktion wird eine wiederholbare Positioniergenauigkeit von =/- 50 (bei 20 °C) über den gesamten Bereich der Maschine erreicht. Die Führungen und Antriebe sind durch Faltenbälge und Schutzbeschichtungen aus rostfreiem Stahl in geeigneter Weise vor Wasser und Schleifmitteln geschützt.



Unbemannte Produktion
Dank der automatischen Steuerung der Hochdruckpumpe, der Abrasivmittelzuführung und der Prozessparameter ist keine ständige Überwachung während des Schneidprozesses erforderlich. Die Resato-Wasserdüsen sind mit einer automatischen Abschaltfunktion ausgestattet, die ausgelöst wird, sobald eine Schneidaufgabe abgeschlossen ist. Dies bedeutet, dass alle Geräte in den Standby-Modus versetzt werden oder sich abschalten und so gut wie keine Energie mehr verbrauchen.



Machinentypen Netto Schneidbereich  Machinentypen Netto Schneidbereich pro Scheidkopf
1 Schneidkopf in 2D 2 Schneidköpfe in 2D
ACM 2015-1 2020×1520 mm ACM 2015-2 1670×1520 mm
ACM 2040-1 2020×4020 mm ACM 2040-2 1670×4020 mm
ACM 2060-1 2020×6020 mm ACM 2060-2 1670×6020 mm
ACM 3015-1 3020×1520 mm ACM 3015-2 3020×1520 mm
ACM 3030-1 3020×3020 mm ACM 3030-2 3020×3020 mm
ACM 3040-1 3020×4020 mm ACM 3040-2 3020×4020 mm
ACM 3060-1 3020×6020 mm ACM 3060-2 3020×6020 mm
ACM 3080-1 3020×8020 mm ACM 3080-2 3020×8020 mm
ACM 30100-1 3020×10020 mm ACM 30100-2 3020×10020 mm
